產品描述

系統介紹：
       目前煤礦井下水泵開停多采用人工控制，還做不到根據水位或其他參數自動開停水泵，為了降低礦井泵站運行費用，提高礦井泵站的自動化水平，根據礦井泵站的運行工藝特點，我們設計了煤礦排水監控系統，該系統以礦用隔爆兼本安型PLC控制箱為核心進行控制，可自動監測水倉水位、水泵參數和其他參數，并且通過圖形、圖象、曲線、數據、文字等方式，直觀、形象、實時準確地反映系統工作狀態以及水倉水位、振動、電機工作電流、電機溫度、軸承溫度、排水管流量水泵狀態等參數。

       根據水倉水位的高低、礦井用電信息等因素，建立數學模型，控制水泵輪流工作與適時啟動備用水泵，合理調度多臺水泵運行，可以達到避峰填谷及節能的目的。系統通過光纜或者工業以太網傳輸數據，可以實現多泵站無人值守泵站群控運行，大大降低礦井泵站運行人工費用，讓有限的運行費用更多的用于泵站設備改造、維修和維護，更有效提高泵站設備完好率和可用保證率，使水泵控制系統可靠地工作，降低礦井安全隱患，提高礦井生產的安全系數。通過設定運行程序對整座泵站進行運行和監控，實現半無人值守或無人值守。

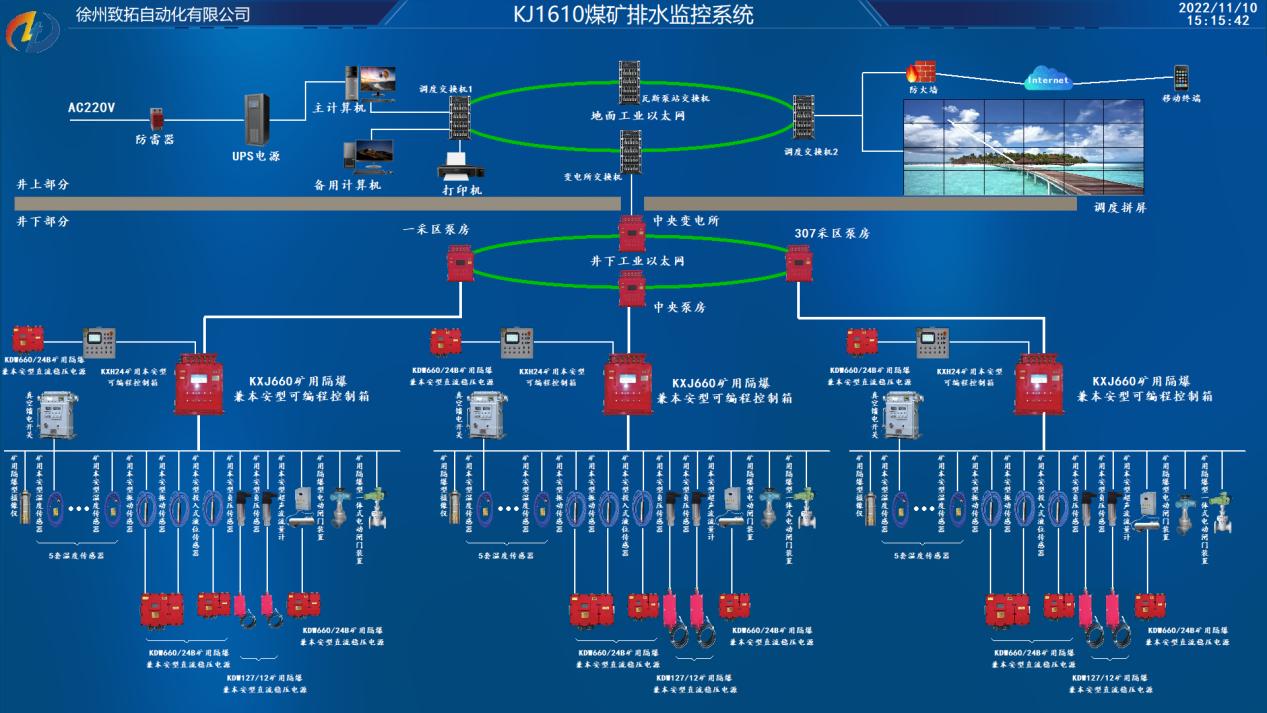

系統結構：
       系統主要有工控機、上位機組態軟件、礦用隔爆兼本安型PLC控制箱、礦用本安型操作臺、傳感器等組成。所有數據均通過光纜或者工業以太網傳輸。

系統功能：

    系統具有水倉水位、流量、壓力(含管路壓力、真空泵負壓等)、設備溫度(水泵軸承溫度、電機繞組及軸承溫度等)、電流、電壓、功率等模擬量采集、顯示及報警功能。系統具有水泵、閥門、真空泵、防水門狀態等開關量采集、顯示及報警功能。系統具有排水量、有功電量、水泵運行時間等累計量采集、顯示及報警功能智能化控制系統
    系統具有水泵、電機軸承振動等采集、顯示、故障診斷及報警功能。系統具有過流(短路、過負載等)、過壓、欠壓、斷相、接地、漏電、誤操作等保護功能。

    系統具有地面遠程控制功能，實現水泵等啟/停地面謠控。系統具有自動控制功能，根據水位、用電峰谷等自動啟/停水泵。

    系統具有按設定順序啟停多臺水泵功能，能選擇開機臺數、時間、優先運行高性能水泵，實現水泵自動輪換工作。

    系統具有人工就地控制功能，實現水泵等啟/停就地人工控制。

    系統具有遠程控制、自動控制、就地控制、檢修等功能設置，并可設定優先級，檢修時閉鎖其他控制狀態。
    系統具備報警及參數的報警限設置功能(傳感器斷線報警、通信狀態報警、閥門故障報警、運行參數報警)。發生故障時能提供聲光報警，報警記錄可查詢。

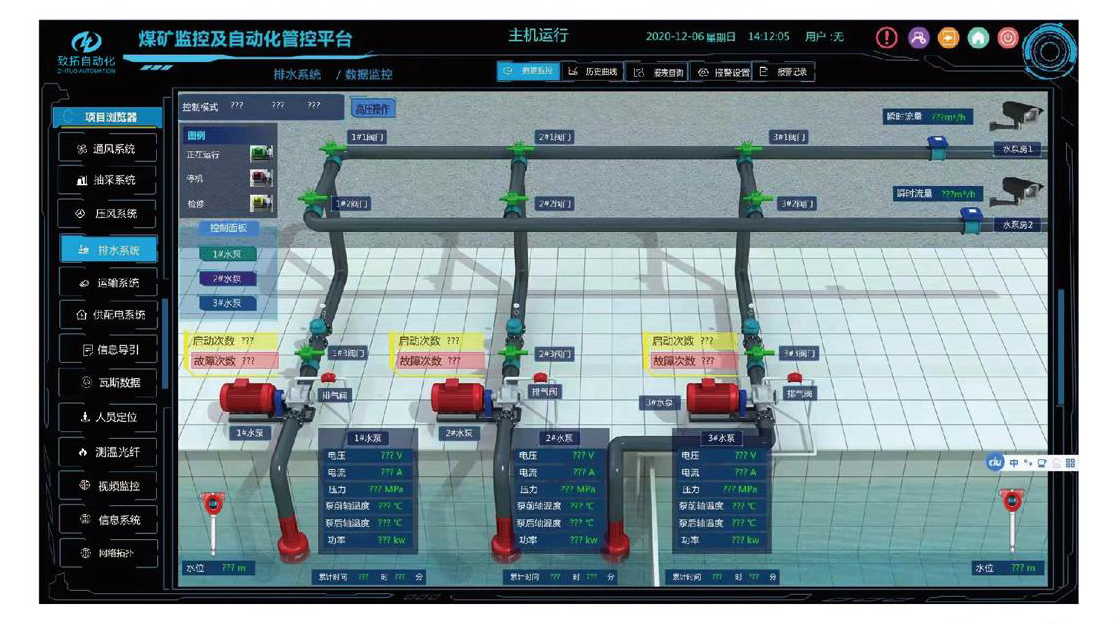

    系統具備監測參數的曲線記錄及查詢功能。系統配置視頻圖像監視裝置，可實時監視現場設備的工作狀態。系統具有能夠將現場運行信息存入數據庫的功能，以便于隨時進行歷史數據查詢。系統具有能生成控制參數的日報表、月報表及年報表的功能，報表可打印。同時還具備事件打印功能。
    系統具備分級用戶管理功能。
    系統具備工業以太網通訊接口，方便接入煤礦綜合信息化管控平臺。

系統特點:
    系統具有多種工作模式:遠程/自動/就地/檢修模式，可實現控制設備無人值守。

    系統根據電網負荷和峰谷供電時間段，以“避峰填谷”原則確定開、停水泵時間，提高礦井的電網運行質量。

    自動檢測水位信號，計算單位時間內不同水位段水位的上升速率，從而判斷礦井的涌水量，自動投入和退出水泵運行臺數，合理地調度水泵運行。

    具有較強的故障自診斷功能，運行可靠，故障時可發出聲光報警，并給出詳細報警信息具有很強的擴展能力，可根據需要隨時引入新的監控子系統。

    提供以太網接口、PROFIBUS、RS485接口，易與其他智能化系統聯網
